施工圖紙深化設計是指在，遵守國家規范的前提下，完善設計要求、施工要求，并在原設計方案概念、方案設計的基礎上結合各類相關，專業與施工現場的具體情況下，對圖紙深化進行完善、補充、綜合各專業技術，繪制成具有可實施性的施工圖。深化施工圖，必須尊重原設計創意，不可隨意更改原方案，并且應具備直接指導現場施工的能力。施工圖應能反映各機電，設備專業最終情況，且能滿足國內相關規范，圖紙深化，的深度需具備以下方面：

平面類圖紙深化

一、提供房間內部隔墻的定位及反映不同做法的墻體標示。

二、嚴格控制好裝修面尺寸使之符合原設計指導思想。

三、確定原圖中未確定的尺寸及其他未定因素。

四、.詳細標示各設備的開孔尺寸（在各專業設備提供的資料基礎上）。

五、反映出各種裝飾面至墻體的距離。

六、核對家具及陳設品與所在空間的尺度是否吻合。

七、調整各種管井門的位置及尺寸。

八、核對并調整平面中家具尺寸使之與其對應清單中的尺寸一致。

九、詳盡地將各機電設備終端反映至天花圖中，在符合規范、使用要求的前提下，結合整體裝修效果，準確定位及標示尺寸。

十、反映設備的天花檢修口。

十一、反映天花的伸縮及變形縫。

十二、在平面圖中詳細標示機電的設備面板的終端的位置及尺寸，核對標高是否與墻、地面裝飾物體及其分格線有沖突。

十三、嚴格控制地材的分割，使之與墻體對齊，標示出各種地材的鋪貼起始點的定位尺寸，標示出各種地材的大小尺寸。

十四、在平面圖中標示各個空間的裝飾地面標高。

十五、反映地面的伸縮及變形縫。

立面類圖紙深化

一、反映機電設備終端，根據國內規范要求，結合室內設計圖紙深化的分格，遵循對齊、對稱、居中、統一等原則，明確給出定位。

二、詳細標示出裝飾面材的接縫及紋理方向。

三、.詳細標注立面上的各種裝飾面材的種類及規格。

四、詳細標注各種造型的控制尺寸，包括標高、分割尺寸及洞口尺寸等。

五、反映出土建結構層、主要設備管道及結構轉換層與天花的位置關系。

六、真實反映各種設備及陳設的大小，如衛生潔具、掛畫及家具等。

七、詳細標注各種分割縫的做法。

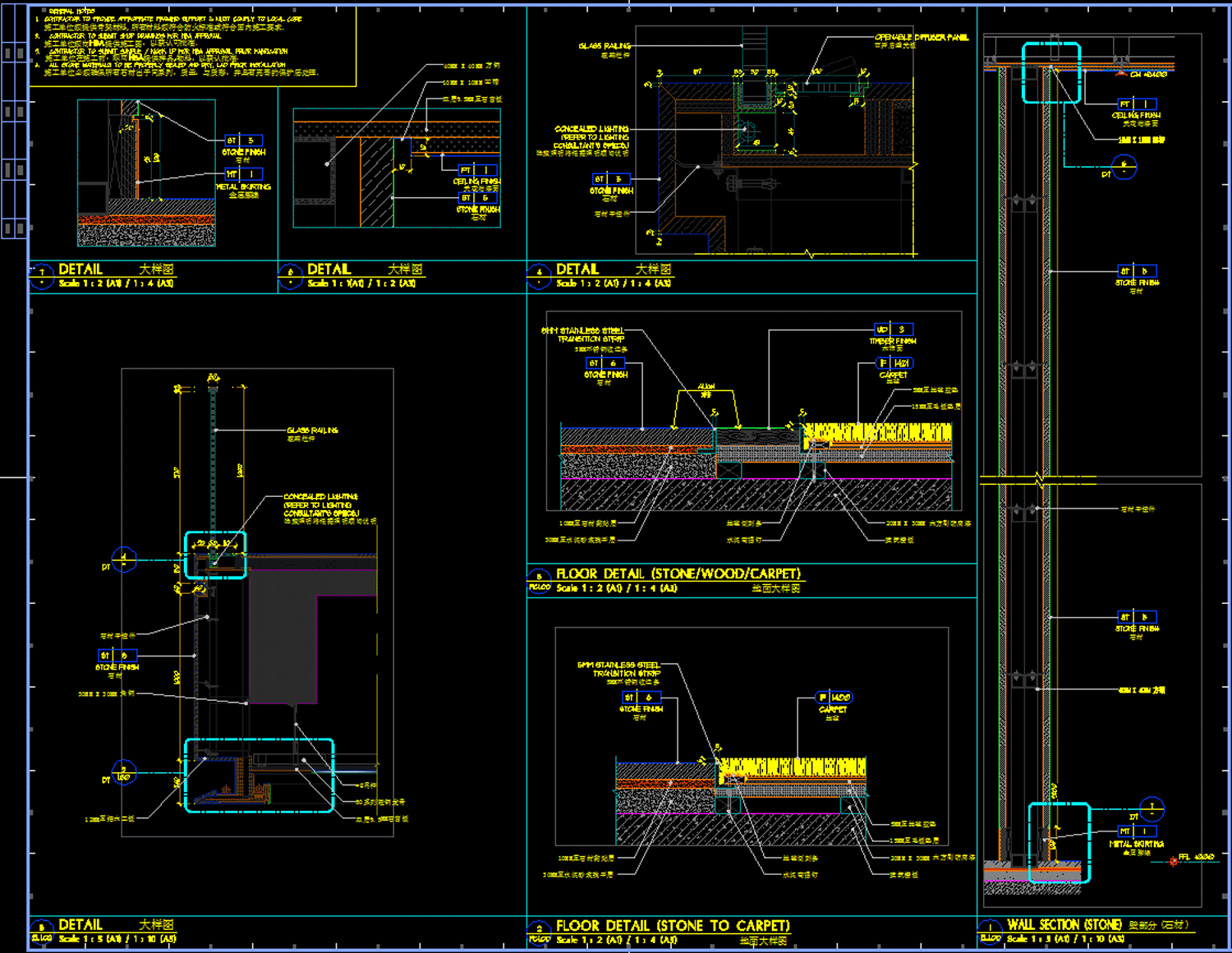

節點類圖紙深化

一、詳細反映出裝飾面板（包括天花、地面及墻面）及至土建基層或各種墻體基層的一切東西，包括面層板、基層、結構層、連接層、轉換層等隱蔽結構。使之達致估價算量的要求標準。

二、反映各種構造的真實做法，并詳細標注說明。

三、反映出各種規范的詳細要求，如防火、防腐、防潮、防銹等。

四、反映各顧問的詳細要求，（如聲學方面的隔聲做法等，需相關顧問所設計或要求完成為前提）。

五、反映出各種相關設備產品的細部做法，如隔音條、防火膨脹條、防水膠條等，滿足施工單位的施工要求。在不影響裝飾效果的前提下，改善各種細部節點做法，如增加石膏板的護角、減少天花木基層板等。

六、施工圖確保滿足甲方的原則要求、符合酒店管理公司和顧問公司要求、標準及方案設計單位的設計理念風格、功能得以落實。

七、應能據以編制工程預算和作為施工招標的依據。

八、應能據以進行施工和安裝，滿足施工單位的現場施工要求。

九、應能據以進行施工驗收。

十、施工圖的設計成果應包括以下內容

十一、設計說明書（包括設計總說明和各相關專業的設計說明書）。

十二、設計圖紙深化

十三、若業主提出需要替代材料,乙方將提供材料表和樣板.
